簡介

橡膠帶式真空過濾機是以濾布作為過濾介質，充分利用物料的重力,，依靠真空負壓力為動力實現固液分離的分離設備,；設備在結構上，過慮區段沿著水平長度方向布置,；采用了固定真空盒,。設備在生產過程的過濾、濾餅洗滌,、卸渣,、濾布清洗隨膠帶的運行連續完成；設備可適應不同濃度的物料,，并且母液和濾餅洗滌液可以分段收集,，具有生產能力大、過濾效率高,、洗滌效果好,，濾餅含濕率低等優點。同時,，膠帶速度,、進料量、料漿濃度,、洗滌水量,、真空度、洗滌區和干燥區均可根據生產需要選擇理想?yún)?shù),。設備易損件少,，故障率低，可實現長周期連續運轉,、運行平穩,、操作簡便、勞動強度低,。

工作原理

料漿由進料裝置均布在向前移動的濾布上,，在真空泵的抽濾作用下,，濾液穿過過濾布和膠帶過濾孔進入真空箱，再從真空箱下部的連接管道進入濾液罐,，固相截留在濾布上形成濾餅,。由于重力和真空抽力方向一致，沉降時較大顆粒沉在濾餅之下,，小顆粒沉在濾餅之上,，形成結構合理的助濾層，其阻力小,。過濾速度高,。所形成的濾餅隨膠帶而移動被多次洗滌，脫水,，然后在濾布轉向處脫落,。其后，濾布和膠帶經過驅動轘分開,，分別用高壓水清洗再生，濾布經過糾偏裝置調整后,，重新回到進料端開始新的作業循環,。

特點

1.提取效率高︰采用水平過濾面和上部加料，由于重力的作用,，大顆粒固相會先沉在底部形成一層助濾層,，減少濾布的堵塞，過濾阻力小,，提取效率高,。

⒉結構組成合理∶各部件采用防腐材料、防腐處理,，主傳動采用膠帶傳動,，真空箱采用耐腐蝕的材料，使用壽命長,。

3.濾餅厚度可調節,、含濕量小、卸除方便:濾餅厚度可根據物料需要隨意調節,。

4.濾布可正反兩面同時清洗∶濾布的正反兩面都設有噴水清洗裝置,，從而消除了濾布的堵塞，延長了濾布使用壽命,，提升日常脫水效率,。

5.操作靈活、維修費用低∶在生產過程中,，濾餅厚度,、洗滌水量,、真空度和循環時間等都隨意調整，以取得合理過濾效果,。由于濾布能在苛刻條件下工作,，且使用壽命長，因而維修費用,、生產成本大大降低,。

應用范圍

目前已廣泛應用于冶金、礦山,、石化,、化工、洗煤,、造紙,、肥料、食品,、制藥,、環保等領域中的固液分離，煙氣脫硫中的石膏脫水等行業,。公司可根據用戶處理量大小可定做,。

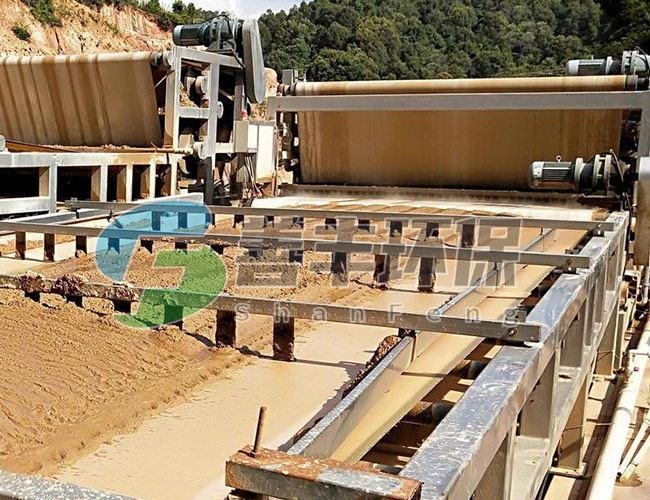

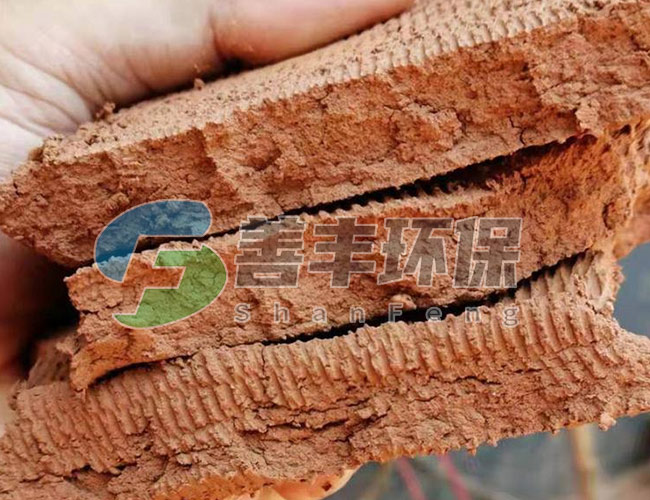

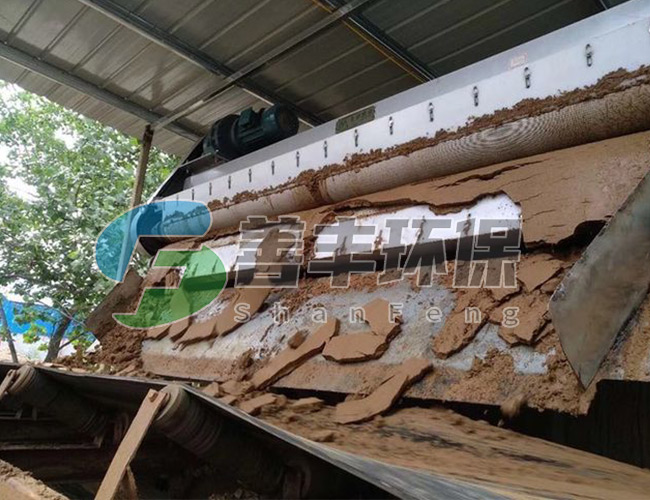

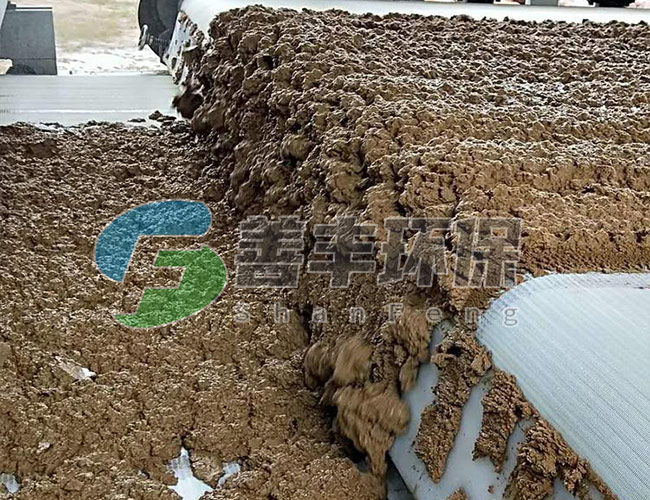

壓濾效果

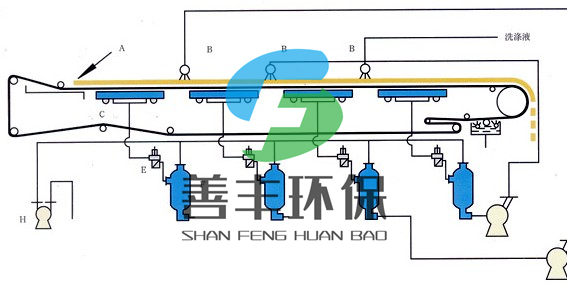

工藝流程圖
